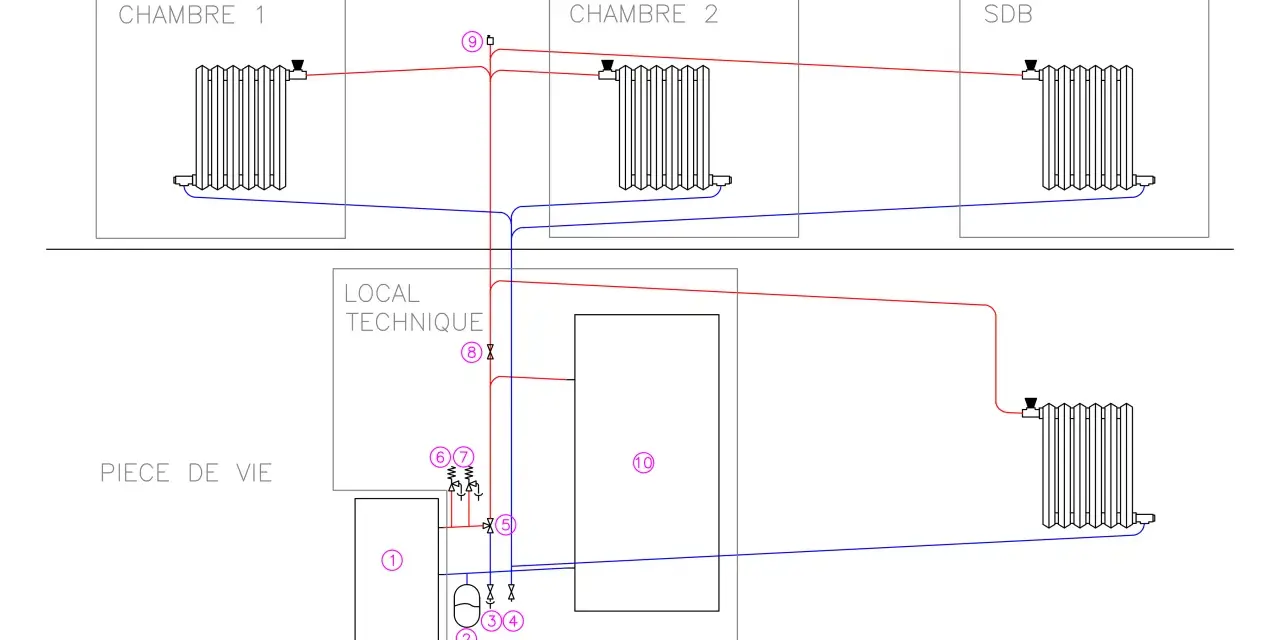

Ce que montre vraiment un schéma hydraulique de poêle bouilleur

Quand je lis un schéma de ce type, je ne regarde pas d’abord les tuyaux. Je cherche la logique du système : où l’eau est chauffée, où elle est stockée, comment elle revient, et à quel moment elle est envoyée vers les radiateurs ou le plancher chauffant. Le poêle devient alors un générateur de chaleur relié à un circuit d’eau fermé, avec un départ chaud, un retour refroidi, des sécurités et souvent un ballon tampon au milieu.

Dans un montage cohérent, on retrouve presque toujours les mêmes blocs fonctionnels : le corps de chauffe du poêle, la pompe de circulation, une vanne de mélange ou de recyclage, le ballon tampon, les émetteurs de chaleur et les éléments de protection contre la surpression ou la surchauffe. Le schéma n’est pas un dessin décoratif : c’est la preuve que chaque phase de fonctionnement a été anticipée, y compris les moments où le feu baisse, où la maison demande peu de chaleur ou où l’installation doit absorber un excès d’énergie.

En rénovation, cette lecture est importante parce qu’un poêle bouilleur n’est pas un appareil que l’on branche “comme un radiateur de plus”. Il doit travailler avec le reste de la maison, et c’est justement ce lien hydraulique qui fait la différence entre un chauffage confortable et un système qui s’essouffle. C’est là qu’il faut regarder le chemin de l’eau, étape par étape.

Lire le circuit étape par étape sans se tromper

Le plus simple est de suivre la chaleur du début à la fin. Je procède toujours dans cet ordre :

1. Le foyer chauffe le circuit d’eau intégré au poêle.
2. La pompe envoie cette eau vers la boucle de charge ou vers le ballon tampon.
3. La vanne anticondensation renvoie une partie de l’eau chaude vers le retour pour garder le générateur à bonne température.
4. Le ballon tampon emmagasine l’énergie au lieu de la laisser partir trop vite dans les radiateurs.
5. Un groupe de distribution prélève ensuite l’eau à la température utile pour les émetteurs.
6. Si le système produit aussi l’eau chaude sanitaire, un ballon ECS ou un échangeur dédié prend le relais sur ce sous-réseau.

Ce passage du poêle vers le tampon, puis du tampon vers les émetteurs, est le point clé. Il explique pourquoi un poêle à eau peut chauffer toute la maison sans devoir fonctionner à plein régime en continu. On stocke l’excédent quand le feu est fort, on le restitue quand la demande augmente ou quand le poêle redescend. Sur le papier, c’est simple. En vrai, cela demande une régulation propre et des distances de tuyauterie bien pensées.

J’aime bien rappeler qu’un schéma clair doit aussi montrer la place des sondes de température. Sans elles, la régulation travaille à l’aveugle et le montage perd en finesse. C’est précisément ce ballon tampon, et la manière dont il est piloté, qui change la qualité du système.

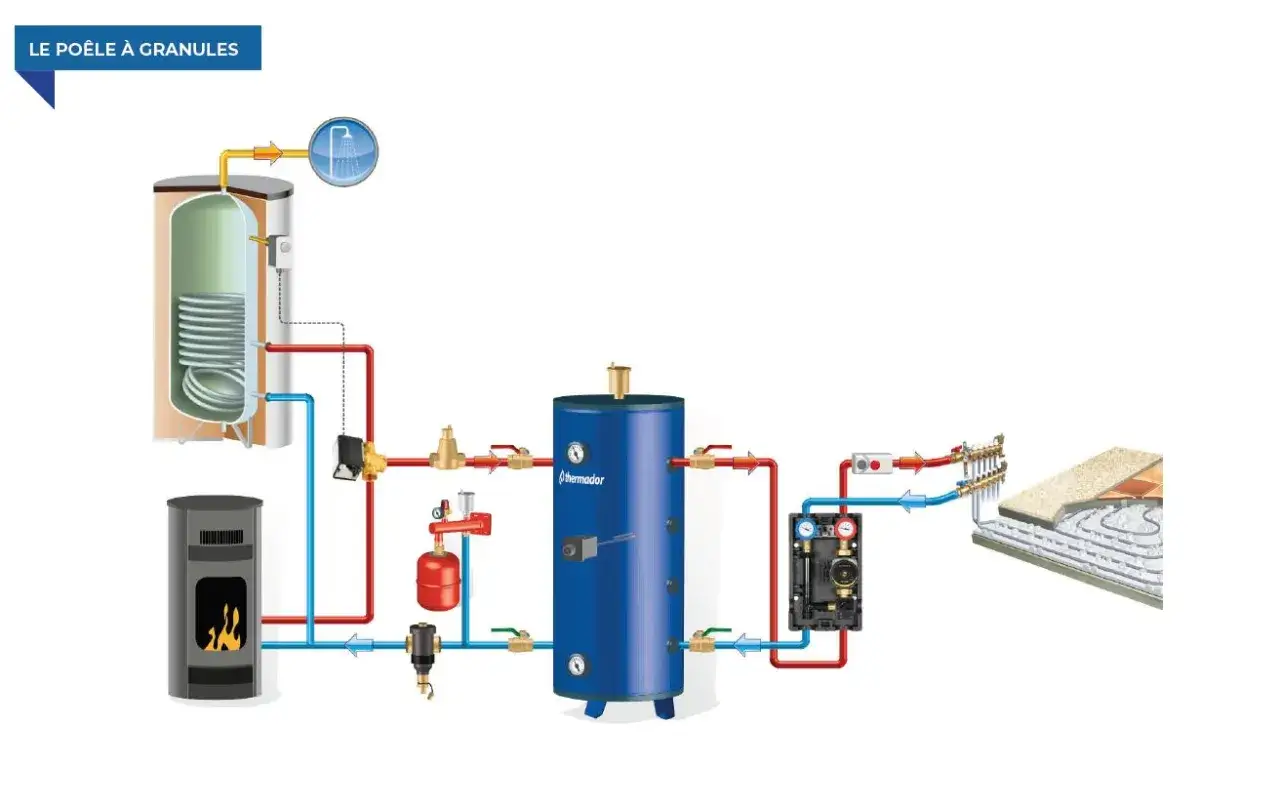

Le ballon tampon, la pièce qui change la logique de l’installation

Le ballon tampon n’est pas un luxe. Dans beaucoup de projets, c’est lui qui rend le poêle bouilleur réellement exploitable au quotidien. Il absorbe les à-coups de production, limite les cycles trop courts, et évite de faire monter la température trop vite dans le logement quand le poêle donne plus que nécessaire.

Sur le terrain, je vois souvent trois configurations.

Autre point concret : le volume utile n’est pas le seul critère. La place disponible, l’accès pour la maintenance, la hauteur sous plafond et la qualité de l’isolation comptent autant. Un ballon bien choisi peut faire gagner beaucoup de confort ; un ballon trop petit ou mal placé transforme vite le système en usine à compromis. C’est pour cela que les sécurités hydrauliques doivent être traitées avec le même sérieux.

Les sécurités hydrauliques que je refuse d’ignorer

Sur un appareil à bois qui chauffe de l’eau, la sécurité n’est pas un ajout de fin de chantier. Elle fait partie du schéma dès le départ. Je vérifie toujours quatre éléments : la vanne anticondensation, la soupape thermique, le vase d’expansion et la régulation de circulation.

La vanne anticondensation

Elle sert à maintenir le retour du poêle à une température suffisamment élevée pour éviter la condensation dans le corps de chauffe. En pratique, cela protège l’appareil, améliore la combustion et limite l’encrassement. Sur ce type d’installation, un retour trop froid est un mauvais signal : il fatigue le générateur et dégrade le rendement réel.

La soupape thermique

Elle prend le relais si la température grimpe trop haut. Sur beaucoup de notices, l’ouverture de sécurité se situe autour de 95 à 97 °C. La soupape alimente alors un échangeur ou un serpentin de refroidissement avec de l’eau froide pour évacuer l’excès de chaleur. Je la considère comme indispensable sur les installations bois qui peuvent produire une forte puissance instantanée.

Le vase d’expansion

Quand l’eau chauffe, elle se dilate. Le vase absorbe cette variation de volume et évite que la pression monte de façon dangereuse. Sur le principe, on le dimensionne à partir du volume total d’eau du circuit, pas “à vue de nez”. Dans les montages de chauffage central au bois, je préfère qu’il soit surdimensionné plutôt que juste suffisant, surtout si le réseau comprend un ballon tampon de grande capacité.

Lire aussi : Clim qui coupe et repart - Causes et solutions pratiques

La régulation et les circulateurs

Le circulateur pousse l’eau au bon endroit, mais il ne doit pas tourner n’importe comment. Une régulation propre gère les températures de consigne, les demandes des circuits et l’ordre de priorité entre chauffage et eau chaude sanitaire. C’est elle qui évite les montées en température brutales et les pertes de confort. Sans cette couche de pilotage, le schéma devient vite un assemblage de bons composants mal coordonnés.

Quand je vois ces quatre sécurités bien intégrées dans le schéma, je sais que le projet a été pensé comme une vraie installation de chauffage, pas comme une simple mise en série d’équipements. La question suivante est alors celle du dimensionnement, et elle est souvent mal traitée.

Comment je dimensionne la puissance et le volume utiles

Le bon schéma ne suffit pas si les chiffres ne suivent pas. En rénovation, je pars toujours du besoin réel du logement : surface, isolation, météo locale, émetteurs existants et habitudes de chauffe. Un poêle bouilleur trop puissant peut surchauffer la pièce de vie et remplir le tampon trop vite ; un modèle trop juste oblige à brûler davantage et perd en intérêt.

Pour rester concret, je raisonne souvent comme ceci :

• Petite maison bien isolée : un appareil autour de 6 à 10 kW eau peut suffire si le réseau est simple.
• Maison familiale avec radiateurs : on regarde fréquemment une plage de 10 à 15 kW eau, selon les déperditions.
• Rénovation plus ambitieuse avec ECS : le dimensionnement grimpe vite, car l’eau chaude sanitaire ajoute une demande régulière.
• Poêle à bûches : le tampon doit généralement être plus généreux pour absorber les flambées.
• Poêle à granulés hydro : la modulation aide, mais elle ne supprime pas l’intérêt du stockage dès que le réseau devient plus complexe.

Si je devais donner un ordre de grandeur simple, je dirais qu’un ballon de 500 à 800 litres est très courant dans les projets résidentiels autour d’un poêle hydro bien dimensionné, tandis que certains montages avec ECS ou forte inertie montent à 1 000 litres et plus. Ce n’est pas une règle absolue, mais c’est un bon repère pour éviter les projets irréalistes.

Le budget mérite aussi d’être cadré dès le départ. Pour un projet complet, entre l’appareil, le ballon, la régulation et la pose, on arrive souvent dans des enveloppes de 5 000 à 15 000 € selon la complexité du chantier, et davantage si l’on doit recréer une partie du réseau hydraulique. Cette fourchette vaut surtout comme alerte de méthode : si un devis paraît très bas, je regarde immédiatement ce qui a été retiré du schéma. Et c’est justement là que les erreurs de montage apparaissent.

Les erreurs de montage que je vois le plus souvent en rénovation

La plupart des problèmes ne viennent pas du poêle lui-même, mais d’un schéma trop optimiste ou mal adapté à la maison. Voici les erreurs qui reviennent le plus souvent :

• Installer un poêle à bûches sans volume tampon suffisant.
• Sous-estimer la puissance nécessaire pour l’eau, puis compter sur les radiateurs pour compenser.
• Oublier la vanne anticondensation ou la régler trop tard.
• Placer la soupape thermique ou sa sonde à un endroit peu pertinent.
• Faire travailler le poêle à une température trop basse pendant trop longtemps.
• Créer un réseau trop long entre poêle et ballon sans réfléchir aux pertes et à l’accessibilité.
• Ne pas prévoir de vraie stratégie pour l’eau chaude sanitaire.

J’ajoute un point souvent négligé : le schéma doit rester exploitable pour l’entretien. Si chaque purge, chaque soupape ou chaque sonde devient inaccessible, l’installation sera pénible à vivre et coûteuse à corriger. En rénovation, on gagne souvent plus à simplifier intelligemment qu’à empiler des fonctions. Ce réalisme est ce qui permet ensuite de valider un devis propre.

Avant de valider le devis, je vérifie ces points

Quand je relis un devis pour un poêle bouilleur, je veux voir autre chose qu’une marque et une puissance. Je demande un schéma clair, une liste de composants et un scénario de fonctionnement cohérent. Sans ça, on achète un appareil, mais pas une installation maîtrisée.

• Le schéma hydraulique complet, avec départ, retour, tampon et distribution.
• La puissance à l’eau, pas seulement la puissance totale de l’appareil.
• Le volume du ballon tampon et son emplacement réel dans le logement.
• Les sécurités prévues : soupape thermique, vase d’expansion, clapets, purge.
• Le type de régulation et la manière dont elle pilote les circulateurs.
• La compatibilité avec les radiateurs, le plancher chauffant ou l’eau chaude sanitaire.
• L’accès à la maintenance, aux sondes et aux organes de remplacement.
• La main-d’œuvre de mise en service, d’équilibrage et de réglage final.

Si vous utilisez ce filtre avant de signer, vous éliminez déjà la majorité des projets mal ficelés. C’est aussi là que je conseille de faire confirmer le montage par un professionnel qualifié, surtout si le chantier doit être éligible à des aides de rénovation. Un bon schéma n’est pas celui qui impressionne sur le papier, c’est celui qui reste stable, lisible et confortable quand l’hiver s’installe. C’est ce niveau de cohérence qui fait la différence entre un simple appareil de chauffage et une vraie solution centrale pour la maison.
