La passivation des fers n’est pas un simple coup de peinture anticorrosion : c’est l’étape qui permet de remettre l’acier dans un environnement protecteur avant de reconstituer l’enrobage. Dans un ouvrage en béton armé, cette opération change vraiment la suite du chantier, car elle conditionne la tenue dans le temps de la réparation. Je vais expliquer à quoi elle sert, quand elle est utile, comment préparer correctement les armatures et quelles erreurs évitent de refaire les mêmes désordres quelques mois plus tard.
L’essentiel à garder en tête avant de réparer les armatures
- Le béton sain protège naturellement l’acier grâce à son alcalinité, mais cette protection disparaît quand la carbonatation ou les chlorures atteignent les armatures.
- Une bonne préparation de l’acier est non négociable : il faut enlever la rouille, la calamine, les poussières et les parties de béton non adhérentes.
- Un primaire anticorrosion conforme à la NF EN 1504-7 s’applique sur des armatures propres, puis il est recouvert par un mortier de réparation adapté.
- La passivation seule ne suffit pas si le béton d’enrobage est trop mince, si les chlorures sont importants ou si la perte de section de l’acier est déjà avancée.
- Le bon diagnostic fait gagner du temps : on ne traite pas de la même façon une corrosion locale, une carbonatation généralisée ou un ouvrage exposé en milieu agressif.
Ce que recouvre vraiment la passivation des fers
Dans le béton armé, l’acier est normalement protégé par le milieu très alcalin du ciment. Tant que le pH reste élevé, une fine couche passive se forme naturellement autour des armatures et ralentit la corrosion. Autrement dit, le béton n’est pas seulement un matériau porteur : il joue aussi le rôle d’écran chimique.
Le problème commence quand cet équilibre se dégrade. Si le pH baisse, si l’eau s’infiltre, si les chlorures s’accumulent ou si le béton fissure, cette couche protectrice disparaît. C’est là que la passivation devient un traitement actif : on applique un revêtement ou un coulis anticorrosion sur l’acier mis à nu pour recréer une barrière protectrice avant la reprise du béton.
Je le précise souvent sur chantier : ce n’est pas une finition décorative, ni un “plus” optionnel. C’est une étape technique de la réparation, encadrée par la NF EN 1504-7 pour les produits destinés à la protection des armatures. Si l’on saute cette étape alors que l’acier est déjà exposé, la corrosion repart vite sous le futur mortier.
Pourquoi le béton perd son effet protecteur
La corrosion ne surgit pas au hasard. Elle apparaît quand le béton cesse de maintenir un milieu favorable à l’acier. Les deux causes les plus fréquentes sont la carbonatation et la contamination par les chlorures. Infociments rappelle d’ailleurs que, dans un béton sain, les armatures sont naturellement passivées, puis qu’elles deviennent vulnérables dès que le front de carbonatation atteint l’acier ou que les chlorures dépassent un seuil critique.
La carbonatation avance souvent plus vite qu’on ne l’imagine. Weber donne un repère parlant pour un béton correctement dosé à 350 kg/m3 : environ 4 mm après 2 ans, 10 mm après 8 ans et 20 mm après 25 ans. Ce chiffre n’est pas une règle universelle, mais il montre bien pourquoi une armature trop proche de la surface finit par perdre sa protection.
| Cause | Effet sur l’acier | Ce que je regarde sur le terrain |
|---|---|---|
| Carbonatation | Le pH baisse et la couche passive disparaît progressivement | Fissures fines, béton vieilli, zones exposées à l’air et à l’humidité |
| Chlorures | La corrosion peut démarrer même si le béton semble encore compact | Milieux marins, sels de déverglaçage, ouvrages en façade exposée |
| Enrobage insuffisant ou fissuré | L’eau et le dioxyde de carbone atteignent plus vite l’armature | Armatures à moins de 2 cm de la surface, éclats, épaufrures, reprises mal exécutées |

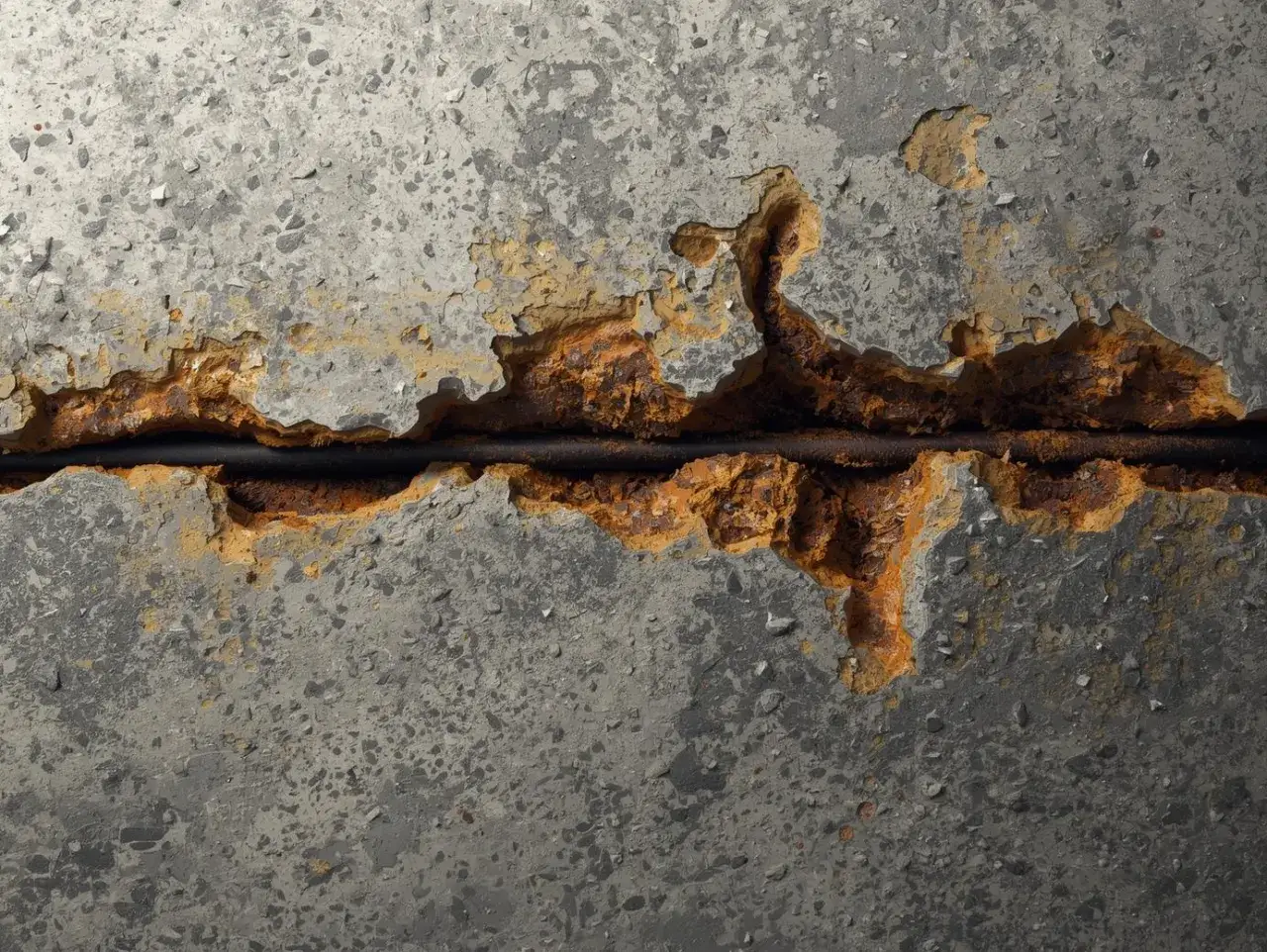

Quand la rouille se forme, elle occupe un volume nettement supérieur à celui de l’acier initial. Le béton se fissure alors sous la pression interne, puis s’éclate par plaques. C’est pour cette raison que la corrosion d’une petite barre peut finir par provoquer un désordre visuel important et, à terme, une perte de section structurelle.
Préparer l’acier avant d’appliquer un primaire anticorrosion
Avant toute passivation, je commence toujours par la préparation du support. C’est le point où beaucoup de réparations se jouent, parce qu’un bon produit appliqué sur un acier mal préparé ne donnera pas un résultat durable.
- Je sonde d’abord le béton pour repérer les zones creuses, friables ou non adhérentes.
- Je purge le béton dégradé jusqu’à retrouver un support sain, puis je dégage les armatures concernées sur toute leur circonférence.
- Je retire la rouille avec une brosse métallique, un sablage ou un grenaillage selon l’ampleur du chantier.
- Je dépoussière soigneusement, car la poussière réduit l’adhérence du primaire et du mortier de réparation.
- Je vérifie ensuite les conditions de pose : pas de support mouillé, pas de risque de gel proche, et une température compatible avec la fiche technique du produit.
Infociments recommande, dans une réparation traditionnelle, de mettre l’acier sain à nu sur au moins 50 mm au-delà de la zone corrodée. Cette marge n’est pas excessive : elle évite de laisser en bordure une zone encore contaminée qui relancerait la corrosion sous la réparation.
Sur certains produits prêts à l’emploi, les repères sont assez précis. Weber indique par exemple un séchage hors poisse d’environ 1 heure, un recouvrement possible après 4 heures, avec une plage d’emploi de +5 °C à +30 °C. D’autres systèmes annoncent une première couche d’environ 1 mm, puis une seconde après 1 heure à +20 °C. Je retiens surtout une règle simple : le timing dépend du produit, pas de l’habitude du chantier.
Choisir la bonne solution selon le niveau de dégradation
La bonne méthode n’est pas la même selon que l’on traite une corrosion localisée, une carbonatation généralisée ou un ouvrage déjà très affaibli. Infociments distingue trois grandes familles de techniques : la réparation traditionnelle, les traitements électrochimiques et les inhibiteurs de corrosion appliqués depuis la surface du béton. Cette grille de lecture aide à ne pas surdimensionner, ni sous-dimensionner, l’intervention.
| Situation | Solution la plus cohérente | Ce qu’elle apporte | Limite à garder en tête |
|---|---|---|---|
| Armatures localement à nu, corrosion modérée | Primaire anticorrosion cimentaire puis mortier de réparation | Restaure la protection de l’acier avant la reconstitution de l’enrobage | Doit être recouvert, ce n’est pas une finition |
| Zone plus large, acier pas toujours accessible | Inhibiteur de corrosion appliqué depuis la surface | Peut ralentir la progression de la corrosion sans ouvrir toute la zone | Efficacité dépendante de la pénétration, de la porosité et de l’état réel du béton |
| Perte de section, enrobage insuffisant, environnement agressif | Réparation lourde, armatures complémentaires, inox ou traitement électrochimique | Répond au problème structurel à la racine | La simple passivation ne suffit plus |
Le bon enchaînement d’une réparation classique
Sur une reprise ponctuelle, j’applique presque toujours la même logique : diagnostiquer, purger, nettoyer, protéger, rebâtir, puis laisser durcir correctement. Ce déroulé est simple sur le papier, mais chaque étape compte.
Je commence par enlever tout le béton non adhérent. Ensuite, je traite les armatures jusqu’à revenir sur un métal propre, débarrassé de la rouille et des traces de calamine. Vient alors le primaire anticorrosion, appliqué en couche régulière sur toute la partie accessible de l’acier. Une fois le temps de recouvrement respecté, je reconstitue l’enrobage avec un mortier de réparation adapté à la classe d’exposition et aux efforts mécaniques attendus.
Je préfère ici un mortier formulé pour la réparation plutôt qu’un simple mortier de maçonnerie. Ce n’est pas du luxe : certains systèmes rappellent qu’un centimètre de mortier de réparation peut offrir une protection équivalente à 3 cm de béton ordinaire. Cela montre bien l’intérêt d’un produit conçu pour restaurer la durabilité, pas seulement combler un vide.
La cure arrive ensuite, et elle est souvent sous-estimée. Protéger la couche fraîche contre un séchage trop rapide aide à éviter les fissures de retrait et les défauts d’adhérence. C’est une phase discrète, mais elle pèse beaucoup dans la durée de vie finale de la réparation.
Les erreurs qui font échouer la protection
Je vois toujours les mêmes fautes revenir, souvent par souci d’aller trop vite. Elles semblent mineures au départ, mais elles réduisent fortement l’efficacité de la passivation.
- Appliquer le primaire sur un acier encore gras, humide ou mal dépoussiéré.
- Laisser de la rouille active ou de la calamine parce que le brossage a été trop léger.
- Réduire le dégarnissage au minimum et oublier que la zone périphérique peut rester contaminée.
- Traiter le primaire comme une couche de finition alors qu’il doit être recouvert par un mortier de réparation.
- Ne pas corriger la cause de fond, par exemple un enrobage trop faible, des infiltrations répétées ou une exposition aux chlorures.
- Oublier la cure du mortier, ce qui fragilise l’ensemble de la reprise.
La pire erreur, à mes yeux, consiste à croire qu’un produit anticorrosion règle tout. En réalité, il ne fait que redonner du temps à la structure. Si le béton reste trop poreux, si l’eau continue d’entrer ou si l’armature a déjà perdu trop de section, la réparation doit être repensée plus largement.
Ce que je vérifie avant de refermer la réparation
Avant de considérer le chantier terminé, je contrôle toujours trois choses : l’acier a-t-il été réellement nettoyé, le primaire a-t-il été posé dans de bonnes conditions, et l’enrobage reconstruit est-il suffisant pour protéger durablement l’armature ? Si l’une de ces réponses est floue, je considère que la réparation reste fragile.
Je regarde aussi le contexte d’exposition. Un balcon en façade, une arête de dalle en bord de mer ou un appui de mur en zone humide ne demandent pas le même niveau d’exigence qu’un petit éclat intérieur. Plus l’environnement est agressif, plus je préfère un système complet et cohérent, avec un vrai diagnostic préalable plutôt qu’une reprise rapide au cas par cas.
Si je devais résumer l’approche en une seule idée, ce serait celle-ci : on ne protège pas seulement l’acier, on remet tout le couple béton-acier dans des conditions acceptables de durabilité. Quand la corrosion est localisée, une bonne passivation, un nettoyage sérieux et un enrobage correctement reconstruit font la différence. Quand le problème est plus profond, il faut accepter d’aller vers une solution plus structurée, sinon la réparation revient trop tôt.
