Passage de gaine pour portail coulissant - le guide pratique

La réussite d’un portail coulissant se joue souvent avant même la pose du vantail : le passage des gaines, le choix des fourreaux et l’emplacement des réservations dans le seuil ou la terrasse. Bien fait, ce travail disparaît dans le décor, protège les câbles et évite d’ouvrir à nouveau l’allée ou le jardin dans quelques mois. Le passage de gaine pour portail coulissant mérite donc d’être pensé comme une petite infrastructure, pas comme un simple détail électrique.

Pourquoi les gaines changent tout sur un portail coulissant

Sur ce type de portail, la gaine ne sert pas seulement à « faire passer du courant ». Elle protège les conducteurs contre l’humidité, l’écrasement, les coups de bêche et les tassements du terrain. Elle organise aussi l’installation : alimentation du moteur, cellules photoélectriques, feu clignotant, clavier à code, visiophone, éclairage d’accès… tout ne passe pas au même endroit, ni avec les mêmes contraintes.

Je vois souvent la même erreur sur les chantiers de jardin et de terrasse : on prévoit juste le câble du moteur, puis on découvre plus tard qu’il manque une liaison pour les cellules ou pour une commande future. Résultat, il faut casser une allée récente ou traverser un dallage déjà terminé. Une installation bien pensée laisse toujours de la marge. C’est ce qui fait la différence entre un portail fonctionnel et un portail pénible à faire évoluer.

Le bon réflexe consiste donc à raisonner par circuits, pas seulement par « arrivée électrique ». Une fois cette logique posée, la préparation de la tranchée devient beaucoup plus simple.

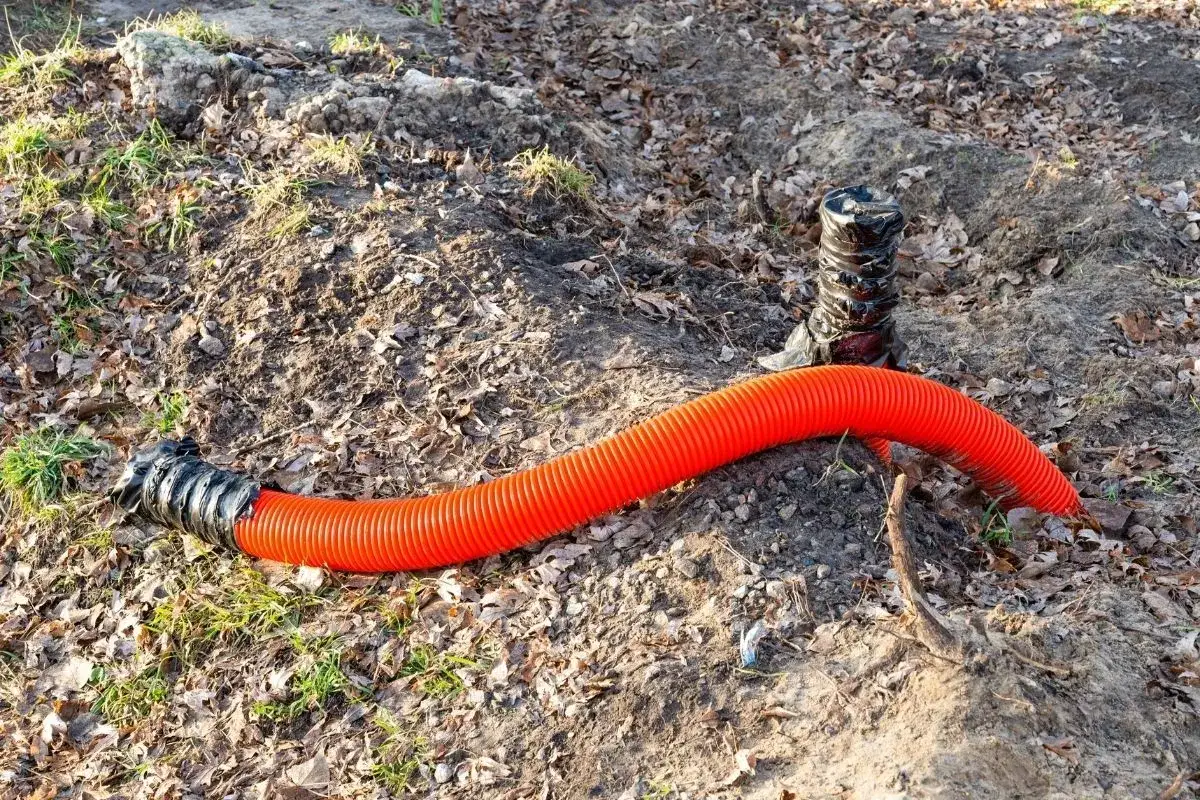

Préparer la tranchée avant de couler l’allée ou le seuil

Le meilleur moment pour passer les gaines, c’est quand le sol est encore ouvert. Si l’allée, la terrasse ou le seuil sont en cours de création, je place les fourreaux avant le coulage du béton ou la pose des revêtements. Dans un chantier terminé, on peut encore le faire, mais le prix à payer en temps et en reprises est nettement plus élevé.

Pour un portail coulissant, je trace d’abord trois zones : le point d’arrivée depuis la maison, la zone du moteur sur le côté de refoulement, et les emplacements des accessoires sur les piliers. Le côté de refoulement, c’est l’endroit où le vantail vient se ranger à l’ouverture. C’est là que se concentre souvent l’essentiel des liaisons.

1. Je repère le chemin le plus court, mais aussi le plus simple à protéger.
2. Je vérifie les obstacles déjà présents sous le sol : eau, gaz, télécom, drainage, racines.
3. Je prévois des sorties de gaine accessibles, idéalement dans un regard ou derrière un pilier.
4. Je laisse un peu de réserve en longueur pour pouvoir raccorder proprement plus tard.
5. Je teste le passage avant de reboucher définitivement la tranchée.

Si la ligne traverse une terrasse, je préfère poser un fourreau avant la dalle plutôt que percer après coup. Sur une rénovation, je cherche souvent un passage périphérique, moins visible mais plus simple à reprendre si besoin. Ce choix de trajectoire conditionne ensuite le type de gaine à utiliser.

Quelle gaine choisir selon le circuit à protéger

Pour un portail coulissant, je ne mélange pas tout dans un seul conduit. Je distingue l’alimentation principale, les petits circuits de commande et les éventuelles réserves. En pratique, le diamètre du fourreau doit rester confortable, avec une marge suffisante pour ne pas forcer au tirage. Une règle simple me sert de repère : le conduit ne devrait pas être rempli à plus d’un tiers de sa capacité utile.

Pour l’alimentation principale, beaucoup de notices de motorisation prévoient un câble de type 3 x 1,5 mm² sur des distances modestes, puis du 3 x 2,5 mm² dès que le parcours s’allonge. Je garde cette logique en tête, mais je vérifie toujours la notice du moteur avant de figer le chantier. Le bon diamètre de gaine dépend aussi du nombre de conducteurs à faire passer ensemble, pas seulement de la puissance.

Cette distinction entre puissance, commande et réserve évite les confusions les plus fréquentes. Reste à protéger correctement ces fourreaux dans le sol, car un bon conduit mal enterré perd vite son intérêt.

Profondeur et protection à ne pas improviser

Sur le terrain, je vise une logique simple : plus la zone est exposée au passage, plus l’enterrement doit être sérieux. Dans une partie de jardin non carrossable, une profondeur d’environ 50 cm est le minimum couramment retenu. Dès qu’une voiture, un utilitaire ou même un accès de cour peut passer au-dessus, je vise plutôt 80 à 85 cm.

La profondeur seule ne suffit pas. Je protège le fourreau avec un lit de sable ou de terre fine, puis je place un grillage avertisseur rouge au-dessus de la gaine, avec une marge de l’ordre de 20 cm. Ce filet joue un rôle très concret : il prévient les futurs coups de pelle lors d’un autre chantier. J’ajoute aussi une séparation d’au moins 20 cm avec les autres réseaux enterrés quand le terrain en comporte déjà.

• Lit de pose : sable ou terre meuble pour éviter les points durs.
• Protection mécanique : gaine adaptée, sans écrasement ni torsion excessive.
• Signalement : grillage avertisseur pour les futurs travaux dans le sol.
• Distances de sécurité : séparation avec eau, gaz ou autres réseaux.

Je recommande aussi d’éviter les changements de direction trop brusques. Un coude large se tire mieux, fatigue moins les conducteurs et facilite un éventuel remplacement plus tard. Une fois ces règles posées, la pose elle-même devient beaucoup plus propre.

Poser les gaines sans se piéger pendant le chantier

Le moment de la pose est souvent rapide, mais c’est là que les erreurs se paient le plus cher. J’aime avancer par étapes et garder le chantier lisible, surtout quand l’allée ou le seuil sont encore ouverts. Un tire-fil, c’est-à-dire un guide souple laissé dans la gaine pour faire passer les câbles plus tard, doit être installé dès le départ.

Sur un chantier neuf

Quand tout est encore accessible, je pose les fourreaux avant les couches définitives. Cela permet de contrôler la pente, de corriger la trajectoire et de réserver des sorties propres sous le seuil ou le long de la clôture. Si le portail est accompagné d’un portillon, d’un visiophone ou d’un éclairage d’entrée, je prévois les conduits en même temps, pas après.

1. Je coupe les fourreaux à longueur avec une petite marge côté sortie.
2. Je place les embouts ou manchons nécessaires pour éviter l’entrée de terre.
3. J’insère le tire-fil avant de reboucher.
4. Je repère chaque extrémité avec une étiquette simple et durable.
5. Je vérifie que les lignes ne passent pas sous une zone qui sera rehaussée plus tard.

Lire aussi : Escalier extérieur en traverses de bois et gravier - guide pratique

En rénovation

Quand l’allée existe déjà, je cherche le compromis le plus propre entre discrétion et accessibilité. Le plus souvent, cela passe par un regard de visite ou par une tranchée latérale, pour éviter de traverser une dalle décorative en plein milieu. Si le sol contient déjà plusieurs réseaux, je fais localiser ce qui existe avant d’ouvrir, même si cela ajoute une étape.

La rénovation demande plus de méthode que de force. Un fourreau de secours, même inutilisé au départ, peut sauver la suite du projet si vous ajoutez un jour une caméra, une sonnette connectée ou un nouveau dispositif de sécurité. C’est une petite dépense aujourd’hui, mais une vraie liberté demain.

Une pose propre ne protège pas seulement le matériel : elle évite aussi les reprises inutiles. Et les reprises, sur un portail coulissant, sont précisément ce qu’il faut chercher à éliminer.

Les erreurs qui coûtent le plus cher après coup

Les problèmes les plus fréquents ne sont pas spectaculaires, mais ils reviennent cher. Je les regroupe toujours en quelques points simples, parce qu’ils expliquent la plupart des pannes, des tirages difficiles ou des chantiers à rouvrir.

• Prévoir trop peu de gaines : on pense au moteur, puis on oublie les cellules, le clignotant ou le visiophone.
• Choisir un fourreau trop étroit : le câble force au tirage, s’abîme et devient plus difficile à remplacer.
• Mélanger puissance et commande : ce n’est pas une bonne habitude, surtout si l’installation doit rester claire à dépanner.
• Faire des coudes trop serrés : le passage des conducteurs devient laborieux, voire impossible sans abîmer l’isolant.
• Oublier le tire-fil : c’est souvent le détail qu’on regrette le plus vite.
• Fermer trop tôt la tranchée : sans essai préalable, on découvre parfois le problème au pire moment.

Je vois aussi des installations où la gaine sort au mauvais endroit par rapport au moteur. Sur un portail coulissant, ce décalage semble minime au départ, mais il complique ensuite le raccordement et l’entretien. La bonne question n’est pas seulement « où passe le câble ? », mais « comment le technicien accédera-t-il à cette ligne dans cinq ans ? ».

Une fois ces pièges identifiés, il devient plus facile de prévoir un chantier évolutif au lieu d’un simple montage fonctionnel.

Ce que je prévois toujours pour qu’un portail reste évolutif

Quand je prépare une installation, j’essaie toujours de penser au scénario d’après. Le propriétaire peut vouloir ajouter une télécommande secondaire, un éclairage, une caméra, un clavier, ou même une motorisation plus complète. La solution la plus rentable reste donc très souvent la même : une gaine de réserve, bien placée, bien repérée et laissée libre.

• Un fourreau supplémentaire de 40 mm vers la zone du portail.
• Un tire-fil dans chaque gaine, même dans celle qui ne sert pas encore.
• Des points de sortie accessibles, pas noyés dans le béton.
• Une séparation claire entre alimentation, commande et futurs accessoires.
• Un repérage simple des câbles pour éviter les erreurs au raccordement.

Si je devais résumer l’esprit du chantier en une seule idée, ce serait celle-ci : mieux vaut prévoir un peu trop de passage aujourd’hui que rouvrir un sol fini demain. Pour un portail coulissant, cette marge de sécurité ne se voit presque pas une fois les travaux terminés, mais elle change tout au moment de l’entretien, de l’ajout d’accessoires ou d’une réparation. C’est précisément ce genre de détail discret qui donne une installation durable et tranquille.
