Je pars toujours d’une règle simple : un portail battant tient moins à ses vantaux qu’à la base qui les porte. Si la fondation est trop faible, mal alignée ou mal préparée pour le gel, le portail finit par frotter, se dérégler ou forcer sur ses gonds. Ici, je détaille le schéma de fondation à prévoir, les dimensions utiles, la méthode de coulage et les points à contrôler avant la pose.
Les points essentiels à garder en tête avant de couler le béton
- Prévoyez des plots solides sous chaque pilier et, selon la largeur ou le sol, une semelle de liaison entre les deux.
- Creusez au minimum 60 cm sous les piliers et 40 cm pour la tranchée de liaison, en adaptant toujours au hors gel local.
- Utilisez une armature de 8 à 10 mm, maintenue hors contact avec la terre, pour limiter les fissures et les tassements.
- Anticipez les gaines électriques si une motorisation est prévue maintenant ou plus tard.
- Un délai de prise d’au moins 48 h est utile avant de poursuivre, mais la résistance du béton continue de monter pendant plusieurs jours.
Pourquoi la fondation fait toute la différence
Sur un portail battant, les efforts ne sont pas réguliers. À chaque ouverture, le vantail tire sur ses gonds, puis revient en butée, parfois avec l’effet du vent ou d’une motorisation. Si la base bouge de quelques millimètres, ces efforts finissent par se voir très vite sur l’alignement, la fermeture et l’usure de la quincaillerie.
Je vois souvent le même scénario sur les chantiers mal préparés : les piliers semblent corrects au départ, puis apparaissent les portes qui frottent, les jeux qui varient et les serrures qui tombent en face un jour sur deux. Le problème n’est presque jamais le vantail lui-même. C’est la fondation qui n’a pas suffisamment réparti les charges ou qui n’a pas été pensée pour le terrain, le gel et le poids réel du portail.
Pour cette raison, je raisonne toujours en ensemble cohérent : sol, fondation, piliers, gonds et, si besoin, motorisation. Quand ces éléments travaillent ensemble, la pose devient propre et durable. La logique de départ est simple, et c’est justement ce qui mérite d’être posé clairement avant de passer aux dimensions.
Le schéma d’implantation à garder en tête
Le bon montage ne repose pas sur un simple trou dans le sol. Je le conçois comme une structure en trois niveaux : des plots sous les piliers, une liaison bétonnée entre eux quand la portée ou le terrain l’exige, puis des points d’ancrage parfaitement positionnés pour les gonds. Une semelle filante est une bande de béton armé continue qui répartit mieux les charges qu’un plot isolé, surtout quand le portail est large ou que le sol est hétérogène.
Le principe est plus facile à visualiser avec les éléments suivants :
| Élément | Rôle | Point de vigilance |
|---|---|---|
| Plot sous pilier | Reçoit le poids du pilier et les efforts transmis par le vantail | Profondeur suffisante et base stable |
| Tranchée de liaison | Relie les deux appuis et limite les mouvements différentiels | Fond propre, largeur régulière, béton armé |
| Armature verticale | Renforce le pilier sur toute sa hauteur | Diamètre courant de 8 à 10 mm et enrobage correct |
| Gond ou crapaudine | Supporte la rotation du vantail | Alignement précis et support parfaitement sain |
| Gaine électrique | Prépare une future motorisation | À intégrer avant le coulage, jamais après |
Dans la pratique, je garde toujours en tête une idée simple : la fondation n’a pas seulement pour mission de “tenir” le portail, elle doit aussi éviter que les appuis se déforment entre eux. C’est ce qui fait la différence entre un portail qui se règle une fois et un portail qu’on doit reprendre tous les six mois. Une fois ce principe posé, la vraie question devient la profondeur à réserver selon le chantier.
Quelles dimensions prévoir selon le portail et le terrain
Les cotes varient selon le poids du portail, la nature du sol et l’exposition au gel. En pratique, je n’utilise jamais une profondeur unique pour tout le monde. Je pars d’ordres de grandeur, puis j’ajuste dès que le terrain devient argileux, humide, en pente ou très exposé au vent.
Voici une grille de travail simple, utile pour cadrer le chantier avant de commander les matériaux :
| Situation | Fondation de départ | Ce que j’ajuste |
|---|---|---|
| Petit portail battant sur sol stable | Plots béton sous chaque pilier, 40 à 60 cm de profondeur | Renforcement si le terrain est meuble ou humide |
| Portail moyen ou ouverture plus large | Plots + semelle de liaison, 60 à 80 cm | Armatures plus rigides et contrôle du niveau |
| Grand portail, vent marqué ou motorisation lourde | Semelle renforcée, 80 cm à 1 m selon le terrain | Vérification sérieuse du sol et du hors gel local |
Sur un chantier standard, j’applique aussi quelques repères très concrets : un trou de pilier plus large d’environ 10 cm que l’élément de pilier, une tranchée de liaison d’au moins 40 cm de profondeur, et une armature qui ne touche jamais la terre. Si le portail est motorisé, j’anticipe également les réservations pour le passage des câbles, car revenir percer un massif déjà durci est toujours un mauvais calcul.
Le bon réflexe, surtout en France où le hors gel varie fortement d’une région à l’autre, consiste à partir des dimensions minimales puis à surdimensionner dès que le contexte devient défavorable. C’est ce choix-là qui évite la reprise de maçonnerie au printemps. Avec ces repères en place, on peut passer à la réalisation elle-même sans improvisation.
Construire la fondation sans improviser
Je procède toujours dans le même ordre, parce qu’un portail battant pardonne mal les approximations. Le sol doit être propre, les axes tracés avant la fouille, et les cotes vérifiées avant le béton. Il faut aussi penser au sens d’ouverture dès le départ, pas au moment où les piliers sont déjà montés.
- Je trace l’implantation des deux piliers en gardant une marge de quelques centimètres pour travailler confortablement autour de chaque appui.
- Je creuse les fouilles à la profondeur prévue, puis la tranchée si une semelle de liaison est nécessaire.
- Je nettoie le fond de fouille et j’ajoute, si besoin, une couche drainante compacte pour éviter que l’eau ne stagne sous le massif.
- Je place les armatures verticales et horizontales, en les reliant avec du fil de fer et en les maintenant à environ 5 cm du fond pour qu’elles ne soient pas en contact avec la terre.
- Je fais passer les gaines électriques avant le coulage si une automatisation est envisagée.
- Je coule le béton de fondation, je le mets à niveau et je vérifie l’aplomb des armatures pendant qu’il est encore frais.
- Je protège le massif pendant la prise et je laisse sécher au moins 48 h avant de poursuivre les travaux légers.
Un point mérite d’être dit clairement : le béton n’est pas “fini” en 48 h. Cette durée permet de continuer le chantier, mais pas de considérer la fondation comme totalement stabilisée. Pour une mise en charge sérieuse, je préfère laisser davantage de temps, car la résistance du béton continue de monter pendant plusieurs jours. Cette prudence devient encore plus importante si le portail est lourd ou motorisé.

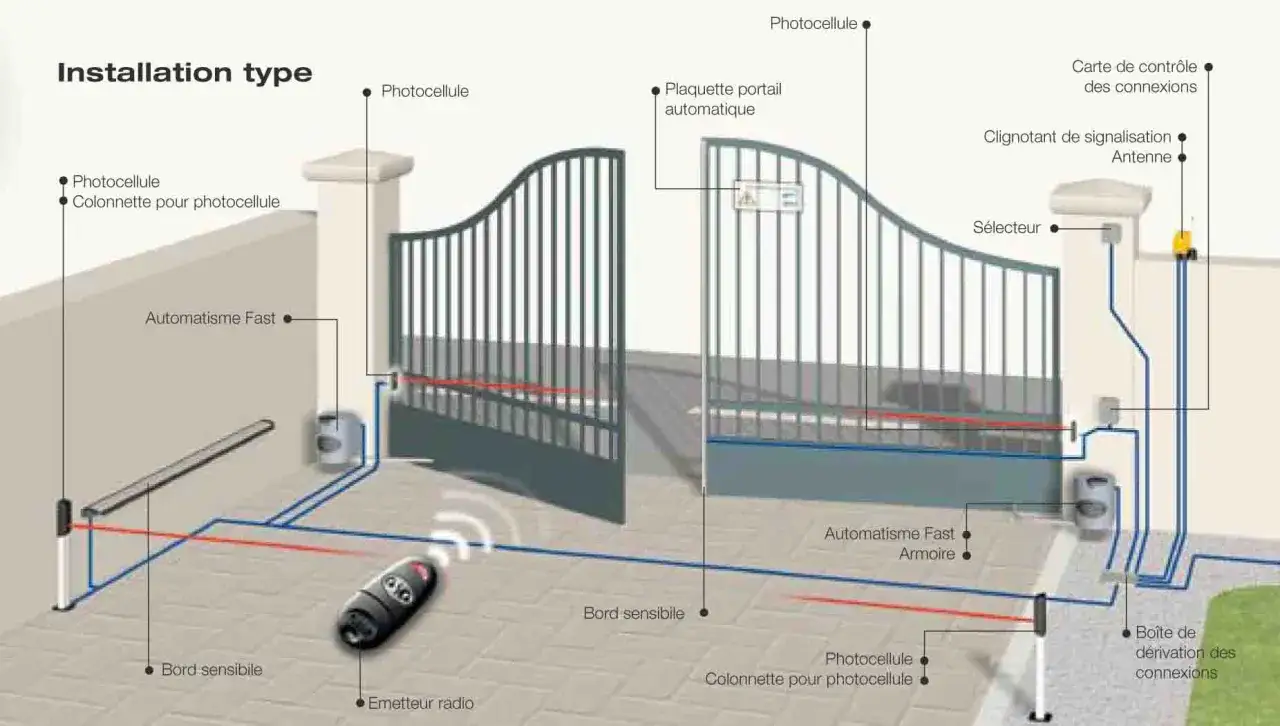

Préparer les piliers, les gonds et la motorisation
Une fondation solide ne suffit pas si les piliers ou la quincaillerie sont mal choisis. Les piliers doivent être d’aplomb, suffisamment rigides et adaptés aux efforts du portail. Les gonds, eux, doivent tomber exactement sur l’axe prévu pour que les vantaux travaillent sans torsion. C’est là que beaucoup de chantiers se compliquent, parce qu’on essaie de rattraper après coup un défaut qui aurait dû être anticipé avant le béton.
Je regarde en priorité ces points :
- La section du pilier doit être cohérente avec le poids du vantail et la prise au vent.
- Les gonds ou la crapaudine doivent être fixés sur un support sain, jamais dans une maçonnerie fatiguée ou friable.
- La hauteur des piliers doit permettre la fixation confortable de la quincaillerie, sans forcer sur les réglages.
- Si le portail sera motorisé, les réservations électriques doivent être intégrées avant le coulage, avec les bons passages de câble.
- Les butées d’ouverture et de fermeture doivent être prévues dès le départ pour éviter les chocs répétés sur les gonds.
Dans une rénovation, j’insiste encore plus sur le contrôle des piliers existants. Un pilier fissuré, non d’aplomb ou mal scellé peut ruiner un portail neuf très vite. Si le doute est réel, je préfère reprendre l’appui plutôt que de gagner une journée pour perdre des années de tranquillité. Une fois cette base sécurisée, le reste du chantier devient beaucoup plus simple à fiabiliser.
Les erreurs qui reviennent le plus souvent
Les problèmes sur un portail battant viennent rarement d’un seul défaut. Le plus souvent, ils se cumulent : un sol mal préparé, un massif trop mince, un pilier légèrement de travers et une quincaillerie posée à la hâte. À l’usage, cela donne un portail qui ferme mal, travaille en biais ou fatigue la motorisation.
| Erreur fréquente | Conséquence | Correction simple |
|---|---|---|
| Fondation trop peu profonde | Mouvements avec le gel ou le tassement | Reprendre la base et adapter la profondeur au terrain |
| Piliers non d’aplomb | Portail qui frotte ou ferme mal | Contrôler le niveau avant le durcissement complet |
| Armatures posées directement sur la terre | Corrosion accélérée et perte de rigidité | Rehausser les aciers pour assurer un vrai enrobage |
| Gaines électriques oubliées | Travaux de reprise coûteux | Prévoir les passages avant de couler le béton |
| Butées et arrêt de portail non anticipés | Chocs répétés sur les gonds et la fermeture | Positionner les arrêts dès la phase de fondation |
| Terrain humide ou argileux ignoré | Tassements et fissures à moyen terme | Renforcer la fondation et améliorer le drainage |
Le contrôle final qui évite les reprises inutiles
Avant de considérer le chantier terminé, je vérifie toujours quelques points très simples. Ce sont souvent eux qui font la différence entre un portail agréable à l’usage et un portail qu’on doit recaler sans cesse. Il ne s’agit pas de raffinement, mais de fiabilité.
- L’ouverture se fait sans point dur sur toute la course des vantaux.
- Le jeu entre les piliers et les vantaux reste régulier d’un côté à l’autre.
- Les butées d’ouverture et de fermeture arrêtent le mouvement sans choc brutal.
- Les fixations des gonds restent serrées après les premières utilisations.
- Si le portail est motorisé, les réglages de force et de sécurité sont testés avant la mise en service.
Si je devais résumer l’approche en une phrase, je dirais qu’un portail battant réussi repose sur trois choses : une fondation assez profonde, des appuis parfaitement d’aplomb et une anticipation honnête de l’usage réel. Quand ces trois points sont calés, la pose devient simple. Quand ils ne le sont pas, on ne fait que du rattrapage.
