Branchement d’une pompe à chaleur au tableau - les points clés

Une pompe à chaleur peut fonctionner avec une faible consommation électrique, mais elle reste un équipement puissant et sensible. Son raccordement au tableau doit donc prévoir un circuit dédié, des protections adaptées, une section de câble correcte et une puissance disponible suffisante. Je détaille ici les choix à valider, les étapes du branchement et les erreurs qui provoquent le plus souvent des déclenchements.

Ce que doit prévoir le tableau électrique

Le branchement d’une pompe à chaleur sur tableau électrique commence par une vérification de l’installation existante. Je regarde d’abord la place disponible, l’état des conducteurs, la présence d’une terre fiable et la capacité du tableau à recevoir un nouveau circuit spécialisé. Un ancien tableau rempli de porte-fusibles n’est pas forcément dangereux dans tous ses détails, mais il mérite un contrôle sérieux avant d’alimenter une PAC.

La ligne doit partir directement du tableau de répartition et rejoindre l’unité extérieure ou l’unité intérieure selon les indications du fabricant. Il ne faut pas repiquer la pompe sur une prise, une ligne de chauffage existante ou un circuit de garage déjà chargé. Cette séparation facilite la maintenance et limite surtout le risque de surcharge.

Une protection pour chaque fonction

Une PAC air/eau peut regrouper plusieurs fonctions électriques. Le compresseur, le circulateur, la régulation, la résistance antigel et le chauffage d’appoint ne consomment pas de la même manière. Selon le modèle, on trouve donc un départ principal, un départ pour l’appoint électrique et parfois une protection dédiée pour la régulation ou les accessoires.

La protection différentielle de sensibilité 30 mA protège les personnes contre les défauts d’isolement. Le disjoncteur divisionnaire protège la ligne et l’appareil contre les surcharges et les courts-circuits. Ces deux protections n’ont pas le même rôle et l’une ne remplace pas l’autre.

Un moyen de coupure proche de la machine

Lorsque l’unité extérieure est éloignée ou peu visible depuis le tableau, un interrupteur de proximité peut être prévu pour isoler facilement la PAC lors d’un entretien. Il ne s’agit pas d’un substitut au disjoncteur du tableau, mais d’un moyen pratique et sécurisant pour le technicien.

Quel disjoncteur, quel différentiel et quel câble choisir

Il n’existe pas un calibre universel pour toutes les pompes à chaleur. La valeur inscrite sur la plaque signalétique, l’intensité maximale absorbée et la notice d’installation priment toujours sur les tableaux génériques trouvés en ligne. La puissance thermique annoncée, par exemple 8 kW de chauffage, ne correspond pas à la puissance électrique à prévoir.

Ces valeurs sont des repères, pas une prescription de pose. Une ligne longue peut nécessiter une section supérieure pour limiter la chute de tension. Le câble doit aussi être adapté à son environnement, notamment lorsqu’il passe à l’extérieur ou dans une zone exposée à l’humidité.

Le choix du différentiel

Pour une PAC équipée d’un variateur ou d’un compresseur inverter, le type de différentiel est important. Selon l’appareil, la protection peut être de type A, F ou B. Le type F est souvent adapté aux équipements monophasés comportant un variateur, tandis que certains fabricants imposent un type B capable de détecter certains courants continus résiduels.

Je déconseille de remplacer automatiquement un différentiel recommandé par la notice par un modèle moins cher de type AC. Le bon choix dépend de l’électronique intégrée à la PAC et des prescriptions françaises applicables. En cas de contradiction entre un schéma trouvé sur internet et la notice du modèle, c’est cette dernière qui doit guider l’électricien.

Le cas du chauffage d’appoint

Une résistance de 6 kW absorbe environ 26 A sous 230 V, sans compter les autres équipements du logement. C’est pourquoi elle ne doit généralement pas être regroupée sans réflexion avec le compresseur sur une petite ligne. Certains systèmes pilotent l’appoint par niveaux afin d’éviter un appel de puissance trop important.

Cette résistance peut aussi être bloquée pendant les périodes de forte demande grâce à un système de délestage. Ce dispositif coupe temporairement un consommateur secondaire lorsque la puissance disponible approche de la limite du contrat. Il évite des coupures répétées sans obliger immédiatement à augmenter l’abonnement.

Comment réaliser le raccordement étape par étape

Le raccordement électrique n’est pas une simple opération de branchement de fils. Il faut d’abord comprendre le schéma de la PAC, identifier les bornes d’alimentation et séparer les câbles de puissance des liaisons de communication. Les fabricants recommandent souvent de laisser un espace entre les câbles 230 ou 400 V et les câbles de commande afin de réduire les perturbations.

1. Relever les caractéristiques sur la plaque signalétique et la notice : tension, intensité maximale, puissance de l’appoint, protection différentielle et section minimale.
2. Contrôler le tableau : rangée disponible, pouvoir de coupure, terre, équilibre des circuits et capacité de l’interrupteur différentiel.
3. Créer le départ dédié avec le disjoncteur adapté et une protection différentielle appropriée.
4. Dimensionner et poser le câble en tenant compte de la longueur, du cheminement, de la température et de la protection mécanique.

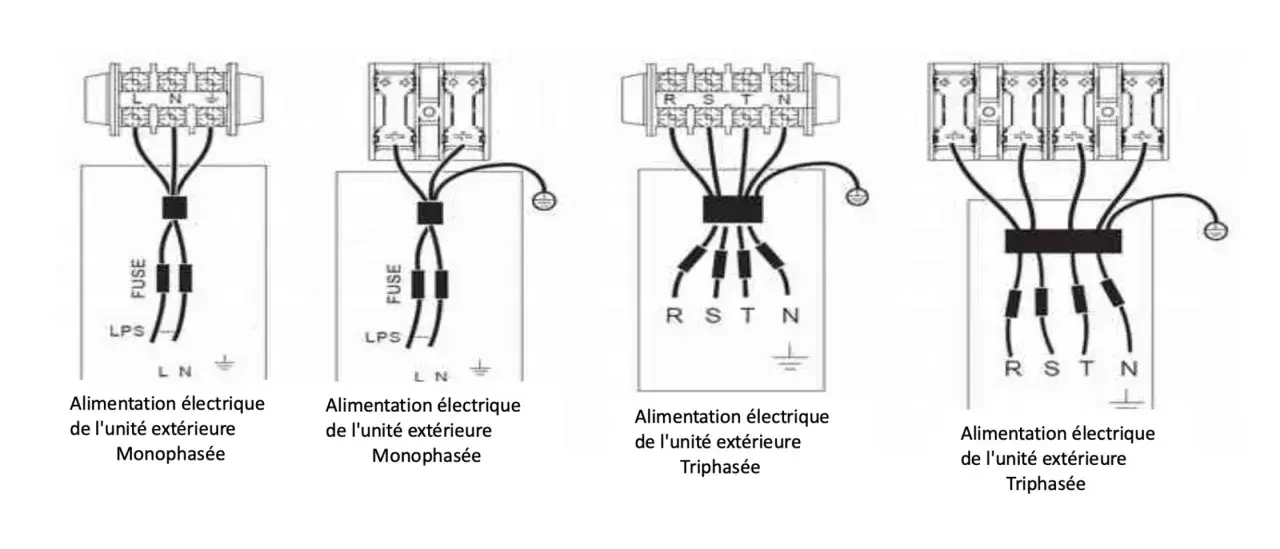

5. Raccorder la machine sur les bornes indiquées, sans inverser phase, neutre, terre ou conducteurs de communication.
6. Tester l’installation avant la mise en service : continuité de terre, isolement, serrage, déclenchement différentiel et tension d’alimentation.

La mise hors tension générale ne suffit pas à rendre une intervention sûre si l’on ne vérifie pas l’absence de tension. Une PAC peut comporter plusieurs alimentations distinctes, notamment lorsque l’unité extérieure et le module intérieur ont chacune leur départ. Pour cette raison, je réserve ce travail à un électricien qualifié ou à un installateur qui maîtrise réellement la partie électrique.

Une fois le raccordement terminé, chaque disjoncteur doit être clairement identifié dans le tableau. Cette étiquette paraît anodine, mais elle permet de couper rapidement le compresseur, l’appoint ou la régulation lors d’une panne sans arrêter toute la maison.

Monophasé, triphasé et puissance souscrite

Une PAC résidentielle fonctionne souvent en monophasé, mais ce choix dépend de sa puissance et de celle des autres équipements. Une machine triphasée répartit la charge sur les trois phases et peut devenir pertinente dans une grande maison, avec chauffage électrique, ballon d’eau chaude, borne de recharge ou atelier.

Pour un abonnement monophasé, les puissances usuelles correspondent approximativement à 30 A pour 6 kVA, 45 A pour 9 kVA et 60 A pour 12 kVA. Ces repères ne signifient pas que toute cette intensité est disponible en permanence pour la PAC, car le logement consomme aussi de l’électricité.

Le calcul doit porter sur la puissance électrique maximale simultanée. Une PAC air/eau de 8 kW thermiques peut ne demander que quelques kilowatts électriques en fonctionnement normal, puis augmenter fortement sa consommation lorsque la résistance d’appoint démarre. C’est souvent ce scénario hivernal qui explique les disjonctions.

Lire aussi : Chauffage sans électricité - Le guide complet

Quand envisager le triphasé

Le triphasé devient intéressant lorsque la puissance demandée dépasse les possibilités raisonnables du monophasé ou lorsque le constructeur l’impose. Il faut alors équilibrer les circuits entre les phases, choisir les protections adaptées et vérifier que les équipements existants acceptent cette alimentation.

Passer au triphasé n’est pas une solution magique. Un mauvais équilibrage peut provoquer des coupures alors que la puissance totale semble suffisante. La décision doit être prise après un relevé des usages réels et non uniquement à partir de la puissance nominale de la PAC.

Les erreurs qui provoquent les déclenchements

Le premier problème rencontré est le raccordement sur un circuit déjà utilisé. Une PAC branchée avec un chauffe-eau, une prise de garage ou un radiateur peut fonctionner plusieurs jours, puis faire déclencher le disjoncteur lors d’une période froide. Le défaut vient alors de la surcharge de la ligne, pas nécessairement de la pompe.

• Disjoncteur trop faible : il déclenche au démarrage ou lorsque l’appoint s’active.
• Câble sous-dimensionné : il chauffe et augmente la chute de tension.
• Différentiel inadapté : les déclenchements intempestifs peuvent venir de l’inverter.
• Mauvais serrage : une borne desserrée crée un échauffement local et des pannes intermittentes.
• Terre absente ou défectueuse : la protection des personnes n’est plus assurée correctement.
• Appoint oublié dans le calcul : la PAC semble correctement dimensionnée, mais la résistance fait dépasser la puissance disponible.

Le comportement du disjoncteur donne déjà une indication. Un déclenchement immédiat peut orienter vers un court-circuit, une erreur de câblage ou un appel de courant important. Un déclenchement après plusieurs minutes évoque davantage une surcharge, une mauvaise ventilation du tableau ou une consommation simultanée trop élevée.

Il ne faut jamais augmenter le calibre du disjoncteur simplement parce qu’il déclenche. Si le câble est prévu pour 20 A, installer une protection de 32 A ne résout rien et peut supprimer la protection contre l’échauffement. Le diagnostic doit commencer par les mesures de tension, d’intensité, d’isolement et par la lecture des codes défaut de la machine.

Quel budget prévoir pour la partie électrique

Le prix dépend surtout de la distance entre le tableau et la PAC, de l’état de l’installation et du nombre de départs à créer. Pour un simple ajout de circuit avec protections, le devis sera très différent d’une rénovation complète d’un tableau ancien ou d’un passage au triphasé.

Ces montants restent indicatifs. Un devis sérieux doit détailler le type de différentiel, le calibre des disjoncteurs, la section et la longueur du câble, les essais ainsi que la mise en service. Le raccordement électrique représente parfois une dépense secondaire face au prix global de la PAC, mais c’est une mauvaise économie de le traiter comme un simple ajout de prise.

Le bon raccordement se prépare avant la pose de la PAC

Avant de signer l’installation, je demande toujours le schéma électrique du modèle exact et la liste des protections prévues. Il faut aussi vérifier que le devis inclut bien le circuit dédié, le raccordement de l’appoint, le moyen de coupure éventuel et les essais de mise en service.

Une installation fiable repose sur quatre éléments cohérents : la puissance réellement absorbée, le câble, le disjoncteur et le différentiel. Si l’un des quatre est choisi au hasard, la PAC peut fonctionner malgré tout, mais les déclenchements, les pertes de performance et les interventions coûteuses finiront souvent par apparaître.
